Das HPA investiert in ein T20-P Dual-Head
27.01.2015 [Kategorie: Hydrographische Systeme]Von: Jörg BrunkenMultibeam - Erfahrungsbericht

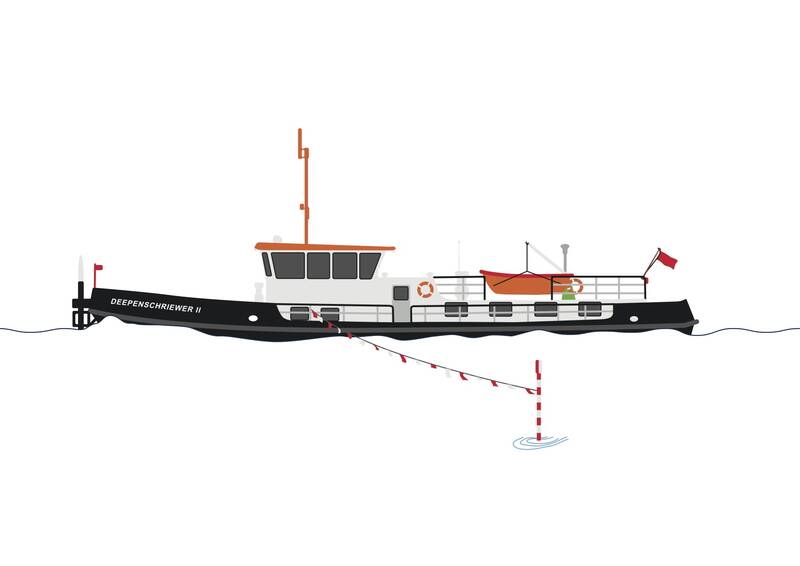

Deepenschriewer II

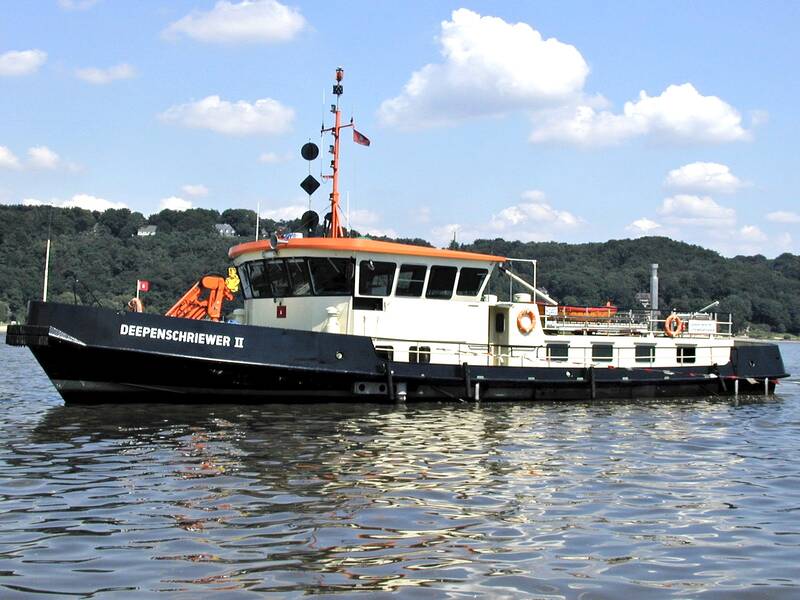

Deepenschriewer II

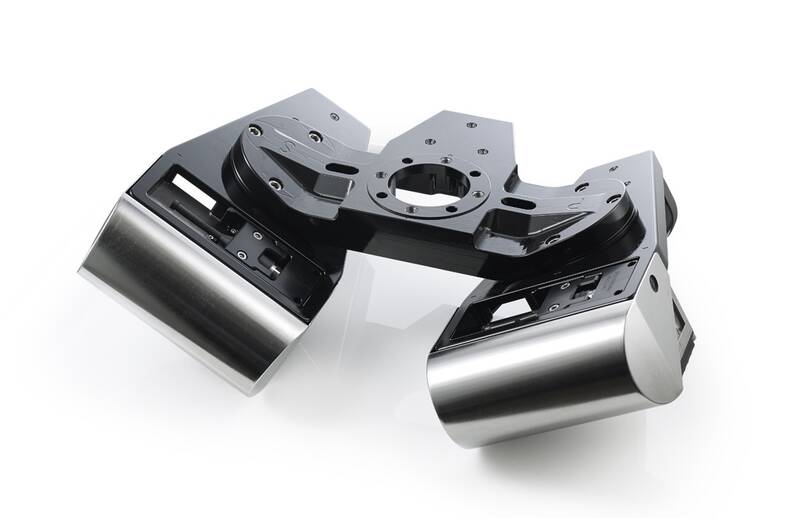

T20-P Dual-Head

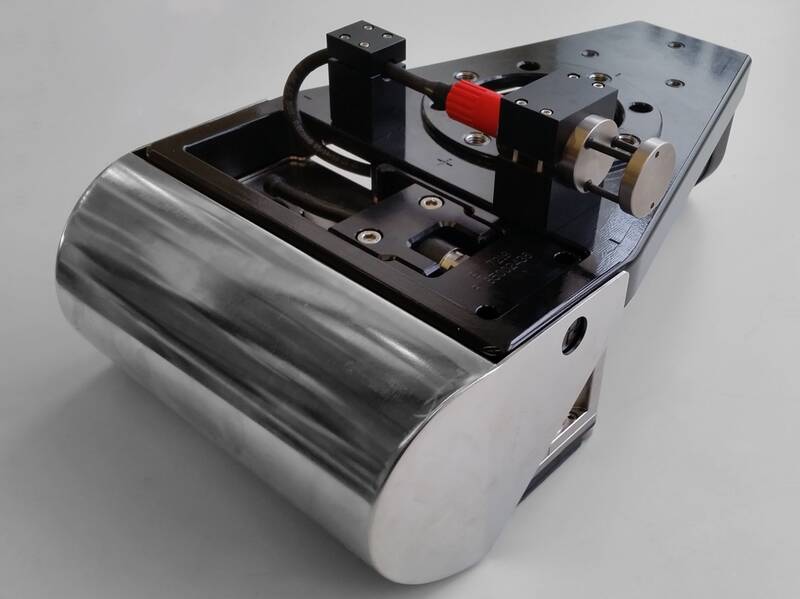

T20-P mit UltraSV
Im Dezember 2014 beauftragte die Hamburg Port Authority AöR die MBT GmbH mit der Lieferung, Installation und Inbetriebnahme des Multibeam Reson SeaBat T20-P Dual-Head.
Das SeaBat 7101 auf der Deepenschriewer II wird durch das breitbandige T20-P Dual-Head ersetzt. Es kann einen Bereich größer der 10-fachen Wassertiefe abdecken. Dadurch möchte das HPA eine Effizienzsteigerung erreichen und die Peilzeiten verringern.
Um die höchste Präzision auch in den Außenstrahlen zu erreichen wird mit der 400 kHz Frequenz gearbeitet. Je nach Tiefe erreicht das System eine Messrate von 50 pings/sec, wobei 1024 Beams pro Ping erfasst werden können.
Ausgerüstet mit der X-Range Technologie (Frequenzmodulation) ist das T20-P Dual-Head in der Lage die Sendeimpulse pro Messkopf gleichzeitig auszustrahlen. Dieses verdoppelt die Senderate gegenüber traditionellen Dual-Head-Systemen. Die Grundlage von X-Range ist eine Kombination aus einer frequenzmodulierten (FM-Chirp) Übertragung und einer erweiterten Signalauswertung. Selbst bei großen Reichweiten wird eine gleichbleibende hohe Auflösung erreicht. Ein weiterer Vorteil von FM ist eine verbesserte Störunanfälligkeit gegen externes Rauschen. Das Resultat sind deutlich "saubere" Messdaten.
Um die höchste Zuverlässigkeit in der Bodenfindung zu gewährleisten ist das System zusätzlich mit dem Feature MultiDetect ausgerüstet. Die Erweiterung MultiDetect ist weltweit einmalig und gibt es nur für die SeaBat-Systeme. MultiDetect ermöglicht bis zu fünf Punkte in einem Messstrahl (Beam) zu detektieren. Objekte können mit einer höheren Punktdichte erfasst werden. Spezielles Augenmerk von HPA ist der Bereich direkt vor den Spundwänden. Mit Hilfe von MultiDetect können Spundwände und die Bereiche davor viel präziser erfasst werden, ohne die sehr großen Datenmengen einer Wassersäulenerfassung hinzuziehen zu müssen.
Das weiterentwickelte User-Interface, die Funktionen "Tracker" und "Configurable Beamformer" machen dieses System zu einem High-End Produkt.
Für die Erfassung der Wasserschallgeschwindigkeit wird die neue Valeport UltraSV verbaut. Die kompakte Bauweise ist ideal für die SeaBat-Produkte.
